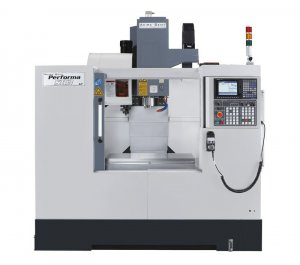

SR42 XP

Kategoria: SR Series
sr42-xp
  • Śruby kulowe podwójnie zakotwiczone oraz wstępnie napięte zapewniają doskonałą sztywność i dokładność przy wysokiej prędkości obróbki
  • W standardzie 24 pozycyjny magazyn narzędzi, przygotowanie pod CTS, transporter wiórów oraz wrzeciono z 11 000 obr/min
  • Prędkość szybkiego posuwu: 30/30/25 m/min
  • Pełna kalibracja laserowa i testowanie prętów kulowych w celu zapewnienia prostopadłości i dokładności
  • Zarówno wrzeciono, jak i odlew głowicy są chłodzone, aby zachować stabilność termiczną i żywotność wrzeciona. Sztywność fizyczna jest gwarantowana przez zastosowanie analizy cyfrowej FEA.
  • Wysokiej jakości odlewy Meehanite i japońskie prowadnice liniowe THK NR-Type, zapewniają dokładność i wydajność obróbki.
  • Pneumatyczny system przeciwwagi w osi Z. Siłowniki pneumatyczne są montowane bezpośrednio do kolumny i odlewu głowicy poruszającej się w pionie. Bezpośrednio montowany system zmniejsza potrzebę stosowania obciążników i łańcuchów w kolumnie.



Klasyfikacja

Jednostka

SR42 XP

Wymiary stołu

mm

1200x480

Max obciążenie stołu

kg

1176

Przejazdy(X/Y/Z)

mm

1050/540/560

Szybkie przejazdy (X/Y/Z)

m/min

30/30/25

Rodzaj napędu wrzeciona

-

PASEK

Stożek wrzeciona

-

BT40 [CAT40]

Obroty wrzeciona

obr/min

11,000

Moc wrzeciona

kW

11

Moment obrotowy

Nm

70

Ilość narzędzi

szt.

24

Waga

kg

5,800

Zapotrzebowanie powierzchni

mm

3,370 x 2,240

Sterowanie

-

Fanuc 0iMF, Siemens 828D, Mitsubishi Mi845
