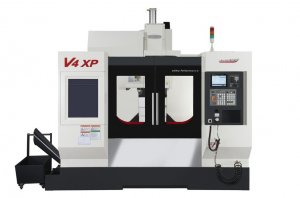

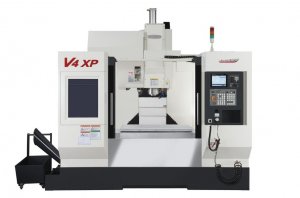

V4 XP

Kategoria: V Series
v4-xp
v4-xp-1
  • Śruby kulowe podwójnie zakotwiczone oraz wstępnie napięte zapewniają doskonałą sztywność i dokładność przy wysokiej prędkości obróbki
  • W standardzie 28 pozycyjny magazyn narzędzi, chłodzenie przez wrzeciono (35bar), transporter wiórów oraz wrzeciono z 12 000 obr/min
  • Prędkość szybkiego posuwu: 44/44/25 m/min
  • Pełna kalibracja laserowa i testowanie prętów kulowych w celu zapewnienia prostopadłości i dokładności
  • Zarówno wrzeciono, jak i odlew głowicy są chłodzone, aby zachować stabilność termiczną i żywotność wrzeciona. Sztywność fizyczna jest gwarantowana przez zastosowanie analizy cyfrowej FEA.
  • Wysokiej jakości odlewy Meehanite i japońskie prowadnice liniowe THK NR-Type, zapewniają dokładność i wydajność obróbki.
  • Pneumatyczny system przeciwwagi w osi Z. Siłowniki pneumatyczne są montowane bezpośrednio do kolumny i odlewu głowicy poruszającej się w pionie. Bezpośrednio montowany system zmniejsza potrzebę stosowania obciążników i łańcuchów w kolumnie.



Klasyfikacja

Jednostka

V4 XP

Wymiary stołu

mm

1200 x 480

Max obciążenie stołu

kg

1176

Przejazdy(X/Y/Z)

mm

1050/540/560

Szybkie przejazdy (X/Y/Z)

m/min

44/44/25

Rodzaj napędu wrzeciona

-

PASEK

Stożek wrzeciona

-

BT40 [CAT40]

Obroty wrzeciona

obr/min

12,000

Moc wrzeciona

kW

35

Moment obrotowy

Nm

150

Ilość narzędzi

szt.

28

Waga

kg

6,900

Zapotrzebowanie powierzchni

mm

3,370 x 2,240

Sterowanie

-

Fanuc 0iMF, Siemens 828D, Mitsubishi Mi845
