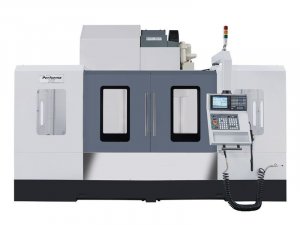

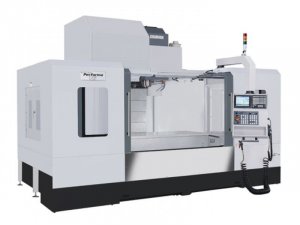

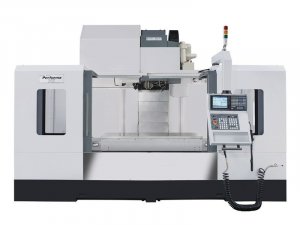

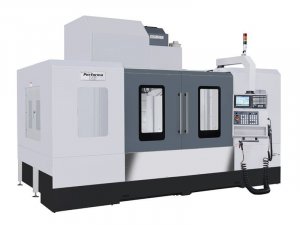

V5.5 XP

Kategoria: V Series
v55-xp
v6-2
v6-3
v6
  • Śruby kulowe podwójnie zakotwiczone oraz wstępnie napięte zapewniają doskonałą sztywność i dokładność przy wysokiej prędkości obróbki
  • W standardzie 28 pozycyjny magazyn narzędzi, chłodzenie przez wrzeciono (35bar), transporter wiórów oraz wrzeciono z 12 000 obr/min
  • Prędkość szybkiego posuwu: 33/33/25 m/min
  • Pełna kalibracja laserowa i testowanie prętów kulowych w celu zapewnienia prostopadłości i dokładności
  • Zarówno wrzeciono, jak i odlew głowicy są chłodzone, aby zachować stabilność termiczną i żywotność wrzeciona. Sztywność fizyczna jest gwarantowana przez zastosowanie analizy cyfrowej FEA.
  • Wysokiej jakości odlewy Meehanite i japońskie prowadnice liniowe THK NR-Type, zapewniają dokładność i wydajność obróbki.
  • Pneumatyczny system przeciwwagi w osi Z. Siłowniki pneumatyczne są montowane bezpośrednio do kolumny i odlewu głowicy poruszającej się w pionie. Bezpośrednio montowany system zmniejsza potrzebę stosowania obciążników i łańcuchów w kolumnie.



Klasyfikacja

Jednostka

V5.5 XP

Wymiary stołu

mm

1500 x 600

Max obciążenie stołu

kg

1800

Przejazdy(X/Y/Z)

mm

1350/640/660

Szybkie przejazdy (X/Y/Z)

m/min

33/33/25

Rodzaj napędu wrzeciona

-

PASEK

Stożek wrzeciona

-

BT40 [CAT40]

Obroty wrzeciona

obr/min

12,000

Moc wrzeciona

kW

20.3

Moment obrotowy

Nm

121

Ilość narzędzi

szt.

28 [36]

Waga

kg

8,410

Zapotrzebowanie powierzchni

mm

3,870 x 2,495

Sterowanie

-

Fanuc 0iMF, Siemens 828D, Mitsubishi Mi845

 Akira-Seiki-katalog.pdf
