CDS

Kategoria: Tokarki

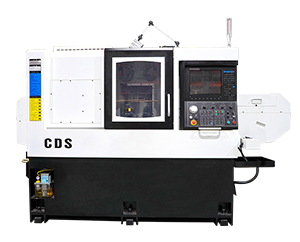

CDS 42 | CDS 52

Budowa:
Jednoczęściowa, odlewana konstrukcja gwarantuje sztywność konstrukcji maszyny oraz zapewnia precyzyjną obróbkę i długoterminową stabilność.
Dwa niezależne suwaki narzędziowe:
Dzięki podwójnemu suportowi narzędziowemu w osi X można wykonywać toczenie, wiercenie, gwintowanie, cięcie i toczenie w jednej operacji zwiększając precyzję. Dzięki skośnej konstrukcji zachowujemy przestrzeń dla większej ilości narzędzi. Suwaki narzędzi mogą działać niezależnie od wrzeciona głównego i przeciwwrzeciona, aby zwiększyć produktywność.
Dwa niezależne elektrowrzeciona:
Podwójna oś X została zaprojektowana tak, aby wrzeciono główne i przeciwwrzeciono mogły pracować niezależnie, oszczędzając w ten sposób czas obróbki.
Elektrowrzeciona charakteryzują się krótkimi czasami przyspieszania/hamowania oraz niską charakterystyką wibracji, co zapewnia wysoką precyzję i wysoką wydajność obróbki.

Klasyfikacja	Jednostka	CDS 42	CDS 52
Max. średnica pręta	mm	Ø42	Ø51
Rodzaj tulejki		TRB-42	TRB-52
Rodzaj napędu wrzeciona	-	Elektrowrzeciono	Elektrowrzeciono
Rodzaj prowadnic	-	TOCZNE	TOCZNE
Max. długość przesuwów (X1/X2)	mm	330/330	330/330
Max. długość przesuwów (Z1/Z2)	mm	242/321	232/316
Szybkie przesuwy (X/Z)	m/min	30/30	30/30
Obroty wrzeciona	obr/min	6,000	6,000
Moc wrzeciona	kW	5.5/7.5	7.5/11
Waga	kg	4,500	4,500
Wysokość	mm	1,945	1,945
Zapotrzebowanie powierzchni	mm	3,474x1,705	3,474x1,705
Sterowanie	-	Syntec	Mitsubishi / Syntec
