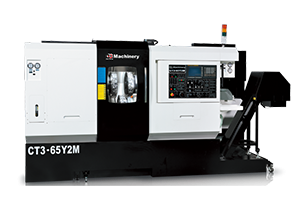

CT1 | CT2 | CT3
- Wszystkie maszyny posiadają wrzeciono i przeciwwrzeciono o równorzędnych parametrach. By zwiększyć wydajność oraz precyzję obróbki zastosowano elektrowrzeciona.
- Odpowiednio wyposażone w jedną (CT1), dwie (CT2), trzy (CT3) głowice narzędziowe BMT65. Każda mieszcząca 16 narzędzi napędzanych.
- By zwiększyć uniwersalność i wszechstronność każda maszyna została wyposażona w dodatkową oś: Y.
- Precyzyjne prowadnice liniowe i śruby kulowe zapewniające sztywność i powtarzalność
|
Klasyfikacja |
Jednostka |
CT1-76YM |
CT2-76YM |
CT3-76Y2M |
|
Max. średnica toczenia |
mm |
Ø325 |
Ø360 |
Ø360 |
|
Max. średnica pręta |
mm |
Ø76 |
Ø76 |
Ø76 |
|
Max. długość toczenia |
mm |
560 |
415 |
285 |
|
Rozmiar uchwytu |
mm |
Ø210 |
Ø210 |
Ø210 |
|
Rodzaj napędu wrzeciona |
- |
Elektrowrzeciono |
Elektrowrzeciono |
Elektrowrzeciono |
|
Rodzaj napędu przeciwwrzeciona |
- |
Elektrowrzeciono |
Elektrowrzeciono |
Elektrowrzeciono |
|
Max. długość przesuwów (X1/X2/X3) |
mm |
225 |
227.5/230 |
227.5/227.5/230 |
|
Max. długość przesuwów (Z1/Z2/Z3) |
mm |
636 |
382/382 |
252/250/382 |
|
Max. długość przesuwów (Y1/Y2) |
mm |
+-50 |
+-50 |
+-50/+-50 |
|
Szybkie przesuwy (X/Y/Z) |
m/min |
16/6/40 |
16/6/40 |
16/6/40 |
|
Obroty wrzeciona |
obr/min |
4,000 |
4,000 |
4,000 |
|
Obroty przeciwwrzeciona |
obr/min |
4,000 |
4,000 |
4,000 |
|
Moc wrzeciona |
kW |
18/22 |
18/22 |
18/22 |
|
Moc przeciwwrzeciona |
|
18/22 |
18/22 |
18/22 |
|
Ilość narzędzi |
szt. |
16 |
32 |
48 |
|
Waga |
kg |
8,000 |
10,300 |
11,200 |
|
Wysokość |
mm |
2,061 |
2,144 |
2,164 |
|
Zapotrzebowanie powierzchni |
mm |
4,779x2,086 |
4,216x2,342 |
4,327x2,335 |
|
Sterowanie |
- |
FANUC |
FANUC |
FANUC |
