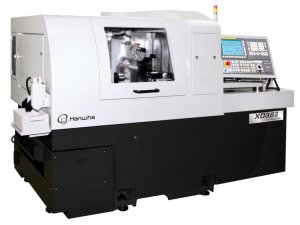

Frezarki pionowe Hanwha

Kategoria: XD Series
xd38ii
xdii_32_38 tools
xdii_32_38_y tools

Wysoka sztywność

  • optymalna struktura dla mocnej obróbki zapewniająca dużą sztywność

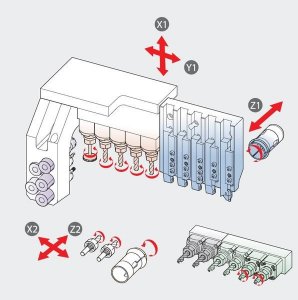

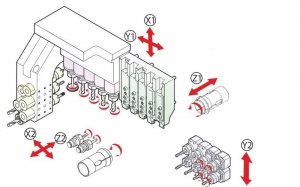

Ulepszone oprzyrządowanie

  • oś B i oś Y2, które zapewniają wszechstronność maszyny



Zwiększona precyzja obróbki i zminimalizowany czas cięcia

  • większa moc narzędzi napędzanych i mniej czasów postojowych





XD32/38II H

XD32/38II N

XD32/38II NH

XD32/38II He

Maksymalna średnica pręta

mm

Ø32/38

Ø32/38

Ø32/38

Ø32/38

Maksymalne obroty wrzeciona głównego

obr./min.

6 500

6 500

6 500

6 500

Moc wrzeciona głównego

kW

5,5/7,5(FANUC)
23(SIEMENS)

5,5/7,5(FANUC)
23(SIEMENS)

5,5/7,5(FANUC)
23(SIEMENS)

5,5/7,5(FANUC)
23(SIEMENS)

Maksymalne obroty wrzeciona przechwytującego

obr./min.

6 500

6 500

6 500

6 500

Moc wrzeciona przechwytującego

kW

2,2/5,5(FANUC)
23(SIEMENS

2,2/5,5(FANUC)
23(SIEMENS

2,2/5,5(FANUC)
23(SIEMENS

2,2/5,5(FANUC)
23(SIEMENS

Ilość narzędzi

szt.

26

26

26

24

Przejazd osi Z1/X1/Y1

mm

320/80/422

80/80/422

142(H)
80(N)/80/422

320/80/422

Przejazd osi Z2/X2

mm

280/395

280/395

280/395

280/395

Zapotrzebowanie powierzchni

mm

2580/1390

2580/1390

2580/1390

2580/1390

Wysokość

mm

1750

1750

1750

1750

Waga

kg

3600

3600

3600

3600
