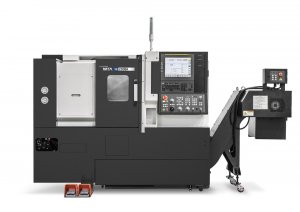

SE2200A | SE2200LA | SE2200MA | SE2200LMA | SE2200LMSA

Kategoria: Tokarki poziome
se2200a 6
se2200a 2
se2200a 3
se2200a 4
se2200a 5
se2200a 1

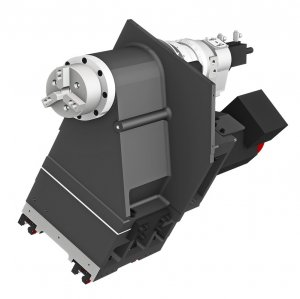

  • Jednoczęściowa konstrukcja łoża pochylona pod kątem 30° o wysokiej sztywności

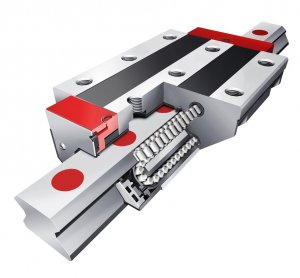

  • Zapewniono wysoką sztywność przy zastosowaniu prowadnicy rolkowej na wszystkich osiach (oś X/Z: 30/36 m/min)
  • Większa wygoda użytkownika dzięki zastosowaniu najnowszego sterownika FANUC

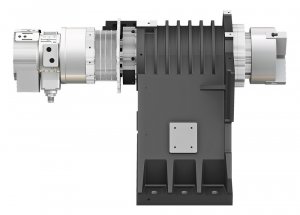

  • Kompaktowa konstrukcja z konstrukcją silnika w środku
  • Ergonomiczna konstrukcja zapewniająca wygodny dostęp do uchwytu i narzędzia



Klasyfikacja

Jednostka

SE2200A

SE2200LA

SE2200MA

SE2200LMA

SE2200LMSA

Max. średnica toczenia

mm

Ø350

Ø350

Ø300

Ø300

Ø300

Max. średnica pręta

mm

Ø51

Ø51

Ø51

Ø51

Ø51

Max. długość toczenia

mm

340

560

309

529

529

Rozmiar uchwytu

mm

Ø169

Ø169

Ø169

Ø169

Ø169

Rodzaj napędu wrzeciona

-

PASEK

PASEK

PASEK

PASEK

PASEK

Rodzaj prowadnic

-

TOCZNE

TOCZNE

TOCZNE

TOCZNE

TOCZNE

Max. długość przesuwów (X/Z)

mm

210/340

210/560

210/340

210/560

210/560

Szybkie przesuwy (X/Z)

m/min

30/36

30/36

30/36

30/36

30/36

Obroty wrzeciona

obr/min

6,000 [6,000]

6,000 [6,000]

6,000 [6,000]

6,000 [6,000]

6,000 [6,000] | 6000

Moc wrzeciona

kW 15 [13.5] 15 [13.5] 15 [13.5] 15 [13.5] 15 [13.5] |7.5 [7.4]
Moment obrotowy  Nm 127 [114.5] 127 [114.5] 127 [114.5] 127 [114.5] 127 [114.5] | 63.3 [47]

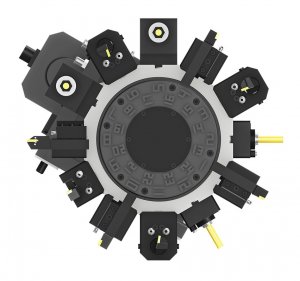

Ilość narzędzi

szt.

12

12

12 [24]

12 [24]

12 [24]

Waga

kg

3,100

3,500

3,150

3,550

3,650

Wysokość

mm

1,700

1,700

1,700

1,700

1,700

Zapotrzebowanie powierzchni

mm

2,120×1,610

2,970×1,610 2,970×1,610 2,970×1,610 2,970×1,610

Sterowanie

-

HYUNDAI WIA FANUC - SMART PLUS [HYUNDAI-iTROL]

HYUNDAI WIA FANUC - SMART PLUS [HYUNDAI-iTROL]

HYUNDAI WIA FANUC - SMART PLUS [HYUNDAI-iTROL]

HYUNDAI WIA FANUC - SMART PLUS [HYUNDAI-iTROL]

HYUNDAI WIA FANUC - SMART PLUS [HYUNDAI-iTROL]

 SE2200-Series-catalogue.pdf
