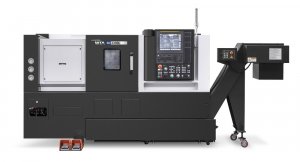

SE2200 | SE2200L | SE2200M | SE2200LM | SE2200LMS

Kategoria: Tokarki poziome
se2200 7
se2200 8
se2200 0
se2200 5
se2200 6

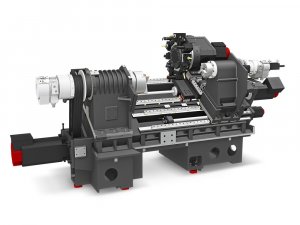

  • Jednoczęściowa konstrukcja łoża pochylona pod kątem 30° o wysokiej sztywności

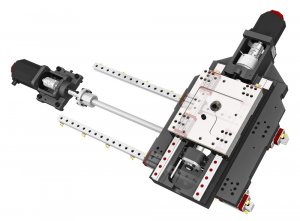

  • Zapewniono wysoką sztywność przy zastosowaniu prowadnicy rolkowej na wszystkich osiach (oś X/Z: 30/36 m/min)
  • Większa wygoda użytkownika dzięki zastosowaniu najnowszego sterownika FANUC
  • Kompaktowa konstrukcja z konstrukcją silnika w środku
  • Ergonomiczna konstrukcja zapewniająca wygodny dostęp do uchwytu i narzędzia



Klasyfikacja

Jednostka

SE2200

SE2200L

SE2200M

SE2200LM

SE2200LMS

Max. średnica toczenia

mm

Ø350

Ø350

Ø300

Ø300

Ø300

Max. długość pręta

mm

Ø65

Ø65

Ø65

Ø65

Ø65

Max. długość toczenia

mm

307

558

288

508

508

Rozmiar uchwytu

mm

Ø210

Ø210

Ø210

Ø210

Ø210

Rodzaj napędu wrzeciona

-

PASEK

PASEK

PASEK

PASEK

PASEK

Rodzaj prowadnic

-

TOCZNE

TOCZNE

TOCZNE

TOCZNE

TOCZNE

Max. długość przesuwów (X/Z)

mm

210/340

210/560

210/340

210/560

210/560

Szybkie przesuwy (X/Z)

m/min

30/36

30/36

30/36

30/36

30/36

Obroty wrzeciona

obr/min

6,000 [6,000]

6,000 [6,000]

6,000 [6,000]

6,000 [6,000]

6,000 [6,000] | 6000

Moc wrzeciona

kW 15 [13.5] 15 [13.5] 15 [13.5] 15 [13.5] 15 [13.5] |7.5 [7.4]
Moment obrotowy  Nm 167 [150.3] 167 [150.3] 167 [150.3] 167 [150.3] 167 [150.3] | 63.3 [47

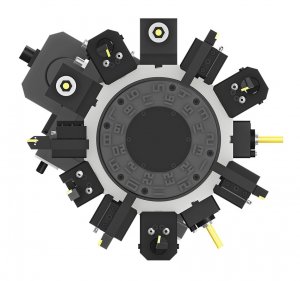

Ilość narzędzi

szt.

12

12

12 [24]

12 [24]

12 [24]

Waga

kg

3,200

3,600

3,250

3,650

3,750

Wysokość

mm

1,700

1,700

1,700

1,700

1,700

Zapotrzebowanie powierzchni

mm

2,120×1,610

2,970×1,610 2,220×1,610 2,970×1,610 2,970×1,610

Sterowanie

-

HYUNDAI WIA FANUC - SMART PLUS [HYUNDAI-iTROL]

HYUNDAI WIA FANUC - SMART PLUS [HYUNDAI-iTROL]

HYUNDAI WIA FANUC - SMART PLUS [HYUNDAI-iTROL]

HYUNDAI WIA FANUC - SMART PLUS [HYUNDAI-iTROL]

HYUNDAI WIA FANUC - SMART PLUS [HYUNDAI-iTROL]
