SE2200LC | SE2200LMC | SE2200LMSC

Kategoria: Tokarki poziome
se2200lc 4
se2200lc 2
se2200lc 1
se2200lc 3
  • Jednoczęściowa konstrukcja łoża pochylona pod kątem 30° o wysokiej sztywności

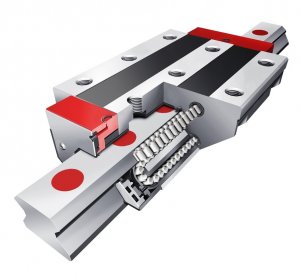

  • Zapewniono wysoką sztywność przy zastosowaniu prowadnicy rolkowej na wszystkich osiach (oś X/Z: 30/36 m/min)
  • Większa wygoda użytkownika dzięki zastosowaniu najnowszego sterownika FANUC

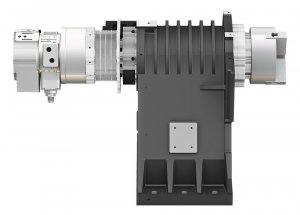

  • Kompaktowa konstrukcja z konstrukcją silnika w środku
  • Ergonomiczna konstrukcja zapewniająca wygodny dostęp do uchwytu i narzędzia



Klasyfikacja

Jednostka

SE2200LC

SE2200LMC

SE2200LMSC

Max. średnica toczenia

mm

Ø350

Ø350

Ø300

Max. długość pręta

mm

Ø81

Ø81

Ø81

Max. długość toczenia

mm

549

499

499

Rozmiar uchwytu

mm

Ø254

Ø254

Ø254

Rodzaj napędu wrzeciona

-

PASEK

PASEK

PASEK

Rodzaj prowadnic

-

TOCZNE

TOCZNE

TOCZNE

Max. długość przesuwów (X/Z)

mm

210/340

210/560

210/340

Szybkie przesuwy (X/Z)

m/min

30/36

30/36

30/36

Obroty wrzeciona

obr/min

3,500

3,500

3,500 | 6000

Moc wrzeciona

kW 15 [13.5] 15 [13.5] 15 [13.5] | 7.5 [7.4]
Moment obrotowy  Nm 270 [197.6] 270 [197.6] 270 [197.6] | 63.6 [47]

Ilość narzędzi

szt.

12

12

12 [24]

Waga

kg

3,700

3,750

3,850

Wysokość

mm

1,700

1,700

1,700

Zapotrzebowanie powierzchni

mm

2,970×1,610

2,970×1,610 2,970×1,610

Sterowanie

-

HYUNDAI WIA FANUC - SMART PLUS [HYUNDAI-iTROL]

HYUNDAI WIA FANUC - SMART PLUS [HYUNDAI-iTROL]

HYUNDAI WIA FANUC - SMART PLUS [HYUNDAI-iTROL]

 SE2200-Series-catalogue.pdf
