L300A | L300MA | L300MSA

Kategoria: Tokarki poziome

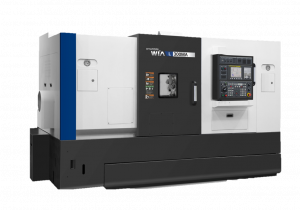

L300MA

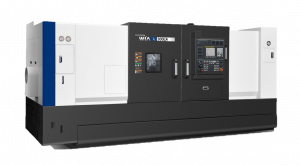

L300LA
  • Prowadnice ślizgowe we wszystkich osiach: sztywność, powtarzalność oraz wytrzymałość w ciężkich warunkach skrawania
  • Pełny odlew łoża pochylony pod kątem 30° zapewniający wysoką sztywność.
  • Śruba kulowa napędu z podwójnym zakotwieniem zapewnia doskonałą dokładność pozycjonowania i powtarzalność
  • Zminimalizowane zniekształcenia termiczne wrzeciona
  • W modelach bez narzędzi napędzanych zastosowano przekładnie w napędzie zapewniając wysoki moment obrotowy przy niskich prędkościach i stabilne obroty przy wysokich prędkościach



Klasyfikacja

Jednostka

L300A

L300MA

L300MSA

Max. średnica toczenia

mm

Ø500

Ø410

Ø410

Max. długość pręta

mm

Ø76

Ø76

Ø76

Max. długość toczenia

mm

720

680

1,320

Rozmiar uchwytu

mm

Ø254

Ø254

Ø254

Rodzaj napędu wrzeciona

-

PASEK

PASEK

PASEK

Rodzaj prowadnic

-

ŚLIZGOWE

ŚLIZGOWE

ŚLIZGOWE

Max. długość przesuwów (X/Z)

mm

290/750

290/750

290/750

Szybkie przesuwy (X/Z)

m/min

20/24

20/24

20/24

Obroty wrzeciona

obr/min

3,600 [3,500]

3,500

3,500 | 4,000

Moc wrzeciona

kW 22 [22] 22 22 | 11
Moment obrotowy  Nm 739 [783.2] 493.4 493.4 | 140.1

Ilość narzędzi

szt.

12

12

12

Waga

kg

6,300

6,500

7,000

Wysokość

mm

1,997

1,997

1,997

Zapotrzebowanie powierzchni

mm

3,200×2,002

3,360×2,002 3,470×2,002

Sterowanie

-

HYUNDAI WIA FANUC - SMART PLUS [HYUNDAI-iTROL]

HW F i Series - Smart Plus
[FANUC 32i-B]

FANUC 32i-B
