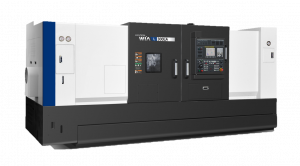

L300C | L300LC

Kategoria: Tokarki poziome
L300LA
  • Prowadnice ślizgowe we wszystkich osiach: sztywność, powtarzalność oraz wytrzymałość w ciężkich warunkach skrawania
  • Pełny odlew łoża pochylony pod kątem 30° zapewniający wysoką sztywność.
  • Śruba kulowa napędu z podwójnym zakotwieniem zapewnia doskonałą dokładność pozycjonowania i powtarzalność
  • Zminimalizowane zniekształcenia termiczne wrzeciona
  • W modelach bez narzędzi napędzanych zastosowano przekładnie w napędzie zapewniając wysoki moment obrotowy przy niskich prędkościach i stabilne obroty przy wysokich prędkościach
  • Seria Big Bore ( powiększony przelot przez wrzeciono)



Klasyfikacja

Jednostka

L300C

L300LC

Max. średnica toczenia

mm

Ø560

Ø560

Max. długość pręta

mm

Ø90 (BB: Ø102)

Ø90 (BB: Ø102)

Max. długość toczenia

mm

720

1,320

Rozmiar uchwytu

mm

Ø304 ( BB: Ø381)

Ø304 ( BB: Ø381)

Rodzaj napędu wrzeciona

-

PASEK + PRZEKŁADNIA

PASEK + PRZEKŁADNIA

Rodzaj prowadnic

-

ŚLIZGOWE

ŚLIZGOWE

Max. długość przesuwów (X/Z)

mm

355/750

355/1,350

Szybkie przesuwy (X/Z)

m/min

20/24

20/24

Obroty wrzeciona

obr/min

3,000 [2,800] [3,000]

3,000 [2,800] [3,000]

Moc wrzeciona

kW 26 [26] [26.4] 26 [26] [26.4]
Moment obrotowy  Nm 1,131 [1,325] [1,137.1] 1,131 [1,325] [1,137.1]

Ilość narzędzi

szt.

12

12

Waga

kg

6,400

7,600

Wysokość

mm

1,997

1,997

Zapotrzebowanie powierzchni

mm

3,506×2,002

4,170×2,002

Sterowanie

-

Smart Plus [FANUC 32i-B] [iTROL]

Smart Plus [FANUC 32i-B] [iTROL]

 L300-Series.pdf
