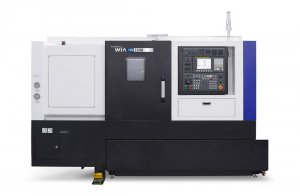

HD2200 | HD2200C | HD2200M | HD2200MC

Kategoria: Tokarki poziome
HD2200 biale
  • Jednoczęściowa sztywna konstrukcja łoża nachylona pod kątem 45 °
  • Minimalne zniekształcenia termiczne
  • Najlepsza w swojej klasie prędkość posuwu: 30m/min (oś Z)
  • Niezawodna, szybka głowica narzędziowa: 0,12 s
  • Prowadnice ślizgowe dla zwiększenia sztywności i niezawodności przy ciężkiej obróbce
  • Kompaktowa konstrukcja, możliwość instalacji na ograniczonej przestrzeni
  • Ergonomiczna konstrukcja zapewniająca wygodny dostęp do uchwytu i narzędzia

Klasyfikacja

Jednostka

HD2200

HD2200C

HD2200M

HD2200MC

Max. średnica toczenia

mm

Ø380

Ø380

Ø300

Ø300

Max. długość pręta

mm

Ø65

Ø81

Ø65

Ø81

Max. długość toczenia

mm

565

550

467

452

Rozmiar uchwytu

mm

Ø210

Ø254

Ø210

Ø254

Rodzaj napędu wrzeciona

-

PASEK

PASEK

PASEK

PASEK

Rodzaj prowadnic

-

ŚLIZGOWE

ŚLIZGOWE

ŚLIZGOWE

ŚLIZGOWE

Max. długość przesuwów (X/Z)

mm

215/580

215/580

215/482

215/482

Szybkie przesuwy (X/Z)

m/min

24/30

24/30

24/30

24/30

Obroty wrzeciona

obr/min

4,500 [4,000] [4,000]

3,500 [3,500]

4,500 [4,000] [4,000]

3,500 [3,500]

Moc wrzeciona

kW 18.5 [18.5] [23.6] 18.5 [23.6] 18 [18.5] [23.6] 18.5 [26.4]
Moment obrotowy  Nm 206 [353.2] [225] 403.6 [428.4] 206 [353.2] [225] 403.6 [428.4]

Ilość narzędzi

szt.

12

12

12

12

Waga

kg

4,100

4,200

4,200

4,300

Wysokość

mm

1,820

1,820

1,700

1,820

Zapotrzebowanie powierzchni

mm

2,925×1,650

3,024×1,650 2,925×1,650 3,024×1,650

Sterowanie

-

HYUNDAI WIA FANUC - SMART PLUS [HYUNDAI-iTROL]

HYUNDAI WIA FANUC - SMART PLUS [HYUNDAI-iTROL]

HYUNDAI WIA FANUC - SMART PLUS [HYUNDAI-iTROL]

HYUNDAI WIA FANUC - SMART PLUS [HYUNDAI-iTROL]
