L700A | L700MA | L700LA | L700LMA

Kategoria: Tokarki poziome

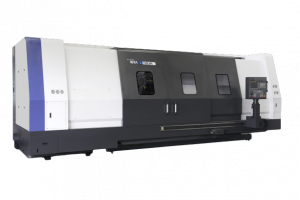

L700LMA
L700LMA

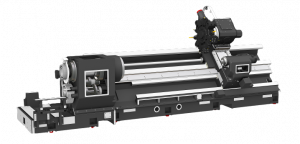

  • Sztywność zapewniona dzięki zastosowaniu prowadnic ślizgowych we wszystkich osiach
  • Jednoczęściowa konstrukcja łoża o nachyleniu 45° zapewniająca wysoką dokładność, wytrzymałość oraz minimalizacje wzrostu termicznego
  • Zminimalizowane odkształcenia cieplne we wrzecionie głównym
  • Przekładnia w silniku wrzeciona głównego (seria L600/700: 3 stopnie)
  • Konstrukcja z główną osią zdolną do obróbki maksymalnej długości 3250 mm (typ z długim łożem)

Klasyfikacja

Jednostka

L700A

L700MA

L700LA

L700LMA

Max. średnica toczenia

mm

Ø920

Ø920

Ø920

Ø920

Max. długość pręta

mm

Ø165

Ø165

Ø165

Ø165

Max. długość toczenia

mm

1,650

1,650

3,250

1, 3,250

Rozmiar uchwytu

mm

Ø610

Ø610

Ø610

Ø610

Rodzaj napędu wrzeciona

-

PASEK [PRZEKŁADNIA]

PASEK [PRZEKŁADNIA]

PASEK [PRZEKŁADNIA]

PASEK [PRZEKŁADNIA]

Rodzaj prowadnic

-

ŚLIZGOWE

ŚLIZGOWE

ŚLIZGOWE

ŚLIZGOWE

Max. długość przesuwów (X/Z)

mm

500/1,680

500/1,680

500/3,280

500/3,280

Szybkie przesuwy (X/Z)

m/min

12/16

12/16

12/12

12/12

Obroty wrzeciona

obr/min

1,500

1,500

1,500

1,500

Moc wrzeciona

kW 45 45 45 45
Moment obrotowy  Nm 6,928 6,928 6,928

6,928

Ilość narzędzi

szt.

12

12

12

12

Waga

kg

18,000

18,000

23,500

23,500

Wysokość

mm

2,700

2,700

2,700

2,700

Zapotrzebowanie powierzchni

mm

7,077×3,075

7,077×3,075

8,715×3,075

8,715×3,075

Sterowanie

-

FANUC 32i-B
[HYUNDAI - iTROL]

FANUC 32i-B
[HYUNDAI - iTROL]

FANUC 32i-B
[HYUNDAI - iTROL]

FANUC 32i-B
[HYUNDAI - iTROL]
