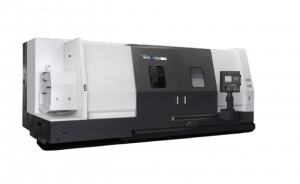

L800A | L800MA | L800LA | L800LMA

Kategoria: Tokarki poziome
L800D
L800D

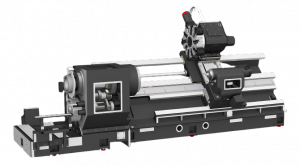

  • Sztywność zapewniona dzięki zastosowaniu prowadnic ślizgowych we wszystkich osiach
  • Jednoczęściowa konstrukcja łoża o nachyleniu 45° zapewniająca wysoką dokładność, wytrzymałość oraz minimalizacje wzrostu termicznego
  • Zminimalizowane odkształcenia cieplne we wrzecionie głównym
  • Przekładnia w silniku wrzeciona głównego (seria L800: 2 stopnie)
  • Konstrukcja z główną osią zdolną do obróbki maksymalnej długości 3250 mm (typ z długim łożem)

Klasyfikacja

Jednostka

L800A

L800MA

L800LA

L800LMA

Max. średnica toczenia

mm

Ø920

Ø920

Ø920

Ø920

Max. średnica pręta

mm

Ø239 / Ø319

Ø239 / Ø319

Ø239 / Ø319

Ø239 / Ø319

Max. długość toczenia

mm

1,650

1,650

3,250

1, 3,250

Rozmiar uchwytu

mm

Ø813

Ø813

Ø813

Ø813

Rodzaj napędu wrzeciona

-

PASEK [PRZEKŁADNIA]

PASEK [PRZEKŁADNIA]

PASEK [PRZEKŁADNIA]

PASEK [PRZEKŁADNIA]

Rodzaj prowadnic

-

ŚLIZGOWE

ŚLIZGOWE

ŚLIZGOWE

ŚLIZGOWE

Max. długość przesuwów (X/Z)

mm

500/1,680

500/1,680

500/3,280

500/3,280

Szybkie przesuwy (X/Z)

m/min

12/16

12/16

12/12

12/12

Obroty wrzeciona

obr/min

1,500

1,500

1,500

1,500

Moc wrzeciona

kW 45 45 45 45
Moment obrotowy  Nm 7,045 7,045 7,045

7,045

Ilość narzędzi

szt.

12

12

12

12

Waga

kg

18,000

18,000

23,500

23,500

Wysokość

mm

2,700

2,700

2,700

2,700

Zapotrzebowanie powierzchni

mm

7,077×3,075

7,077×3,075

8,715×3,075

8,715×3,075

Sterowanie

-

FANUC 32i-B
[HYUNDAI - iTROL]

FANUC 32i-B
[HYUNDAI - iTROL]

FANUC 32i-B
[HYUNDAI - iTROL]

FANUC 32i-B
[HYUNDAI - iTROL]
