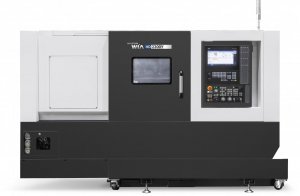

HD2200SY | HD2600SY | HD3100SYA | HD3100SY

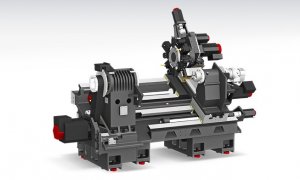

- Zintegrowana obróbka dzięki zsynchronizowanemu sterowaniu wrzecionem głównym/przeciwwrzecionem (typ „SY”)
- Prowadnice ślizgowe przystosowane do ciężkiej obróbki

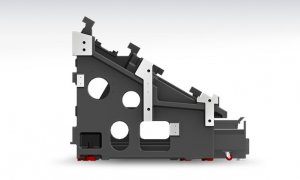

- Ukośna jednoczęściowa konstrukcja łóżka o kącie 30 ° zapewnia wysoką sztywność
- Stabilizowana struktura jednostki w celu zminimalizowania przemieszczeń termicznych
- Złożona obróbka jest możliwa dzięki rewolwerowi BMT55P oraz osi Y typu klin
|
Klasyfikacja |
Jednostka |
HD2200SY |
HD2600SY |
HD3100SYA |
HD3100SY |
|
Max. średnica toczenia |
mm |
Ø300 |
Ø300 |
Ø420 |
Ø420 |
|
Max. średnica pręta |
mm |
Ø65 |
Ø 81 |
Ø 81 |
Ø102 |
|
Max. długość toczenia |
mm |
610 |
610 |
760 |
760 |
|
Rozmiar uchwytu |
mm |
Ø210 |
Ø254 |
Ø254 |
Ø304 |
|
Rodzaj napędu wrzeciona |
- |
PASEK |
PASEK |
PASEK |
PASEK |
|
Rodzaj prowadnic |
- |
ŚLIZGOWE |
ŚLIZGOWE |
ŚLIZGOWE |
ŚLIZGOWE |
|
Max. długość przesuwów (X/Z) |
mm |
215/110/680 |
215/110/680 |
265/120/830 |
265/120/830 |
|
Szybkie przesuwy (X/Z) |
m/min |
24/10/30 |
24/10/30 |
24/10/30 |
24/10/30 |
|
Obroty wrzeciona |
obr/min |
4,000 [4,000] |
3,500 [3,500] |
3,500 |
2,800 |
|
Moc wrzeciona |
kW | 18.5 [22.5] | 18.5 [41.8] | 26 | 26 |
| Moment obrotowy | Nm | 206.2 [215] | 400.7 [679] | 734 | 1,051 |
|
Ilość narzędzi |
szt. |
12 [24] |
12 [24] |
12 |
12 |
|
Waga |
kg |
4,700 |
4,800 |
6,200 |
6,300 |
|
Wysokość |
mm |
1,950 |
1,950 |
1,960 |
1,960 |
|
Zapotrzebowanie powierzchni |
mm |
3,380×1,800 |
3,380×1,800 |
3,630×1,910 |
3,630×1,910 |
|
Sterowanie |
- |
HYUNDAI WIA FANUC - SMART PLUS |
HYUNDAI WIA FANUC - SMART PLUS |
HYUNDAI WIA FANUC - SMART PLUS |
HYUNDAI WIA FANUC - SMART PLUS |
