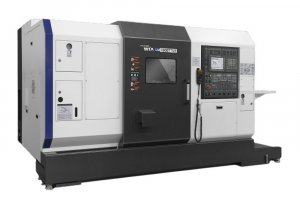

LM1600TTS | LM1600TTMS | LM1600TTSY

Kategoria: Tokarki poziome
lm1600tts 5

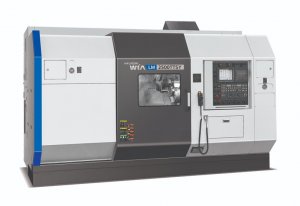

LM2500TTSY
lm1600tts 6
lm1600tts 10
  • Elektrowrzeciono o dużej mocy

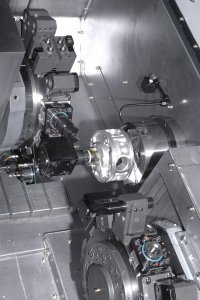

    Wysoka wydajność przy jednoczesnym wykorzystaniu górnej i dolnej głowicy narzędziowej
    Wielozadaniowość jest możliwa dzięki dodaniu osi Y (100mm) do górnej głowicy (TTSY)
    Zintegrowana obróbka poprzez zsynchronizowane sterowanie wrzecionem głównym i przeciwwrzecionem

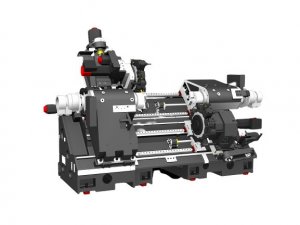

    Konstrukcja hybrydowej prowadnicy łączącej prowadnicę ślizgową (oś X/Y) i prowadnicę rolkową (oś Z) (seria LM1600/1800TT)

Klasyfikacja

Jednostka

L1600TTS

LM1600TTMS

LM1600TTSY

Max. średnica toczenia

mm

Ø230

Ø230

Ø230

Max. długość pręta

mm

Ø51 | Ø51

Ø51 | Ø51

Ø51 | Ø51

Max. długość toczenia

mm

705

705

705

Rozmiar uchwytu

mm

Ø175 | Ø175

Ø175 | Ø175

Ø175 | Ø175

Rodzaj napędu wrzeciona

-

ELEKTROWRZECIONO

ELEKTROWRZECIONO

ELEKTROWRZECIONO

Rodzaj prowadnic

-

ŚLIZGOWE + TOCZNE

ŚLIZGOWE + TOCZNE

ŚLIZGOWE + TOCZNE

Max. długość przesuwów (X/Z)

mm

165/195/700/720

165/195/700/720

165/195/700/720

Szybkie przesuwy (X/Z)

m/min

20/20/40/40

20/20/40/40

20/20/40/40

Obroty wrzeciona

obr/min

6,000 | 6,000

6,000 | 6,000

6,000 | 6,000

Moc wrzeciona

kW 15 | 15 15 | 15 15 | 15
Moment obrotowy  Nm 208 | 208 208 | 208 208 | 208

Ilość narzędzi

szt.

2x12 [2x24]

2x12 [2x24]

2x12 [2x24]

Waga

kg

7,900

8,200

8,400

Wysokość

mm

2,089

2,089

2,089

Zapotrzebowanie powierzchni

mm

3,660×2,000

3,660×2,000

3,660×2,000

Sterowanie

-

FANUC 31i-B

FANUC 31i-B

FANUC 31i-B
