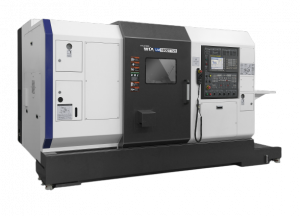

LM1800TTS | LM1800TTMS | LM1800TTSY

Kategoria: Tokarki poziome
LM1800TTSY
LM1800TTSY

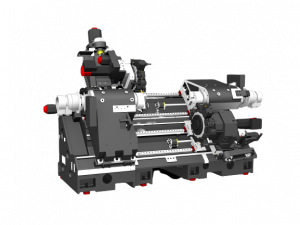

  • Elektrowrzeciono o dużej mocy
  • Wysoka wydajność przy jednoczesnym wykorzystaniu górnej i dolnej głowicy narzędziowej
  • Wielozadaniowość jest możliwa dzięki dodaniu osi Y (100mm) do górnej głowicy (TTSY)
  • Zintegrowana obróbka poprzez zsynchronizowane sterowanie wrzecionem głównym i przeciwwrzecionem

Klasyfikacja

Jednostka

L1600TTS

LM1600TTMS

LM1600TTSY

Max. średnica toczenia

mm

Ø230

Ø230

Ø230

Max. średnica pręta

mm

Ø65 | Ø Ø65

Ø65 | Ø Ø65

Ø65 | Ø Ø65

Max. długość toczenia

mm

673

673

673

Rozmiar uchwytu

mm

Ø210 | Ø210

Ø210 | Ø210

Ø210 | Ø210

Rodzaj napędu wrzeciona

-

ELEKTROWRZECIONO

ELEKTROWRZECIONO

ELEKTROWRZECIONO

Rodzaj prowadnic

-

ŚLIZGOWE + TOCZNE

ŚLIZGOWE + TOCZNE

ŚLIZGOWE + TOCZNE

Max. długość przesuwów (X/Z)

mm

165/195/700/720

165/195/700/720

165/195/700/720

Szybkie przesuwy (X/Z)

m/min

20/20/40/40

20/20/40/40

20/20/40/40

Obroty wrzeciona

obr/min

5,000 [5,000] | 5,000 [5,000]

5,000 [5,000] | 5,000 [5,000]

5,000 [5,000] | 5,000 [5,000]

Moc wrzeciona

kW 22 [22] | 22 [22] 22 [22] | 22 [22] 22 [22] | 22 [22]
Moment obrotowy  Nm 358 [220] | 358 [220] 358 [220] | 358 [220] 358 [220] | 358 [220]

Ilość narzędzi

szt.

2x12 [2x24]

2x12 [2x24]

2x12 [2x24]

Waga

kg

8,000

8,300

8,500

Wysokość

mm

2,089

2,089

2,089

Zapotrzebowanie powierzchni

mm

3,660×2,000

3,660×2,000

3,660×2,000

Sterowanie

-

FANUC 31i-B
[SIEMENS 840D]

FANUC 31i-B
[SIEMENS 840D]

FANUC 31i-B
[SIEMENS 840D]

 LM1600-1800TT-Series.pdf
