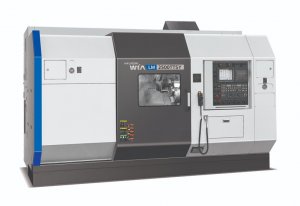

LM2500TT | LM2500TTS | LM2500TTM

Kategoria: Tokarki poziome
LM2500TTSY
  • Elektrowrzeciono o dużej mocy
  • Wysoka wydajność przy jednoczesnym wykorzystaniu górnej i dolnej głowicy narzędziowej
  • Wielozadaniowość jest możliwa dzięki dodaniu osi Y (120mm) do górnej głowicy (TTSY)
  • Zintegrowana obróbka poprzez zsynchronizowane sterowanie wrzecionem głównym i przeciwwrzecionem
  • Wytrzymała i sztywna konstrukcja dzięki zastosowaniu prowadnic ślizgowych we wszystkich osiach

Klasyfikacja

Jednostka

LM2500TTSY II

Max. średnica toczenia

mm

Ø390 | Ø300

Max. długość pręta

mm

Ø81 | Ø Ø81

Max. długość toczenia

mm

900

Rozmiar uchwytu

mm

Ø254 | Ø254

Rodzaj napędu wrzeciona

-

ELEKTROWRZECIONO

Rodzaj prowadnic

-

ŚLIZGOWE + TOCZNE

Max. długość przesuwów (X/Z)

mm

270/195/920/920

Szybkie przesuwy (X/Z)

m/min

24/24/24/24

Obroty wrzeciona

obr/min

4,000 | 4,000

Moc wrzeciona

kW 30 | 30
Moment obrotowy  Nm 724] | 724

Ilość narzędzi

szt.

2x12 [2x24]

Waga

kg

11,000

Wysokość

mm

2,550

Zapotrzebowanie powierzchni

mm

3,670×2,170

Sterowanie

-

FANUC 31i-B
