LV500R/L | LV500RM/LM

Kategoria: Tokarki pionowe
lv500rm

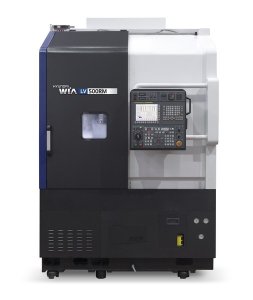

LV500RM

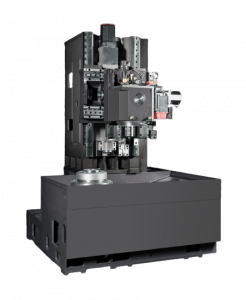

  • Stabilna konstrukcja głównego wrzeciona dla ciężkiej obróbki (konstrukcja ładująca i mocująca wykorzystująca wagę wrzeciona)
  • 2-stopniowe mechanizm docisku uchwytu w celu zminimalizowania deformacji materiału.
  • Zaprojektowany z myślą o łatwym wdrożeniu automatyki i innych akcesoriów peryferyjnych
  • Kompaktowe wymiary
  • Dostępne w konfiguracjach „prawej” i „lewej” w celu zminimalizowania skoku między osiami wrzeciona w celu ułatwienia obsługi i dodania automatyzacji



Klasyfikacja

Jednostka

LV500R/L

LV500RM/LM

Max. średnica toczenia

mm

Ø550

Ø550

Max. średnica pręta

mm

Ø100

Ø100

Max. długość toczenia

mm

600

600

Rozmiar uchwytu

mm

Ø381 [Ø 457]

Ø381 [Ø 457]

Rodzaj napędu wrzeciona

-

PASEK

PASEK

Rodzaj prowadnic

-

TOCZNE

TOCZNE

Max. długość przesuwów (X/Z)

mm

325/625

325/625

Szybkie przesuwy (X/Z)

m/min

20/18

20/18

Obroty wrzeciona

obr/min

2,000

2,000

Moc wrzeciona

kW 26 [30] [30] 26 [30] [30]
Moment obrotowy Nm 975 [1,124] [1,619] 975 [1,124] [1,619]

Ilość narzędzi

szt.

8 [12]

12

Waga

kg

10,000

10,000

Wysokość

mm

2,930

2,930

Zapotrzebowanie powierzchni

mm

1,855×2,842

1,855×2,842

Sterowanie

-

FANUC 32i-B [HYUNDAI WIA FANUC i Series - Smart Plus]

FANUC 32i-B [HYUNDAI WIA FANUC i Series - Smart Plus]
