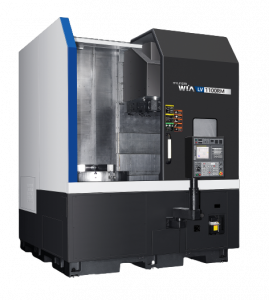

ABOUT USLV1100R | LV1100RM
Kategoria: Tokarki pionowe

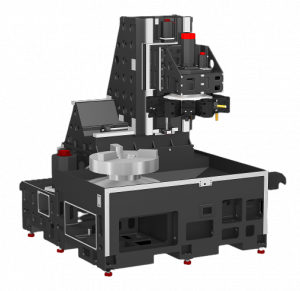

- Stabilna konstrukcja głównego wrzeciona dla ciężkiej obróbki (konstrukcja ładująca i mocująca wykorzystująca wagę wrzeciona)
- 2-stopniowe mechanizm docisku uchwytu w celu zminimalizowania deformacji materiału.
- Zaprojektowany z myślą o łatwym wdrożeniu automatyki i innych akcesoriów peryferyjnych
- Kompaktowe wymiary
|
Klasyfikacja |
Jednostka |
LV1100R |
LV1100RM |
|
Max. średnica toczenia |
mm |
Ø1,160 |
Ø1,160 |
|
Max. średnica pręta |
mm |
ØØ110 |
ØØ110 |
|
Max. długość toczenia |
mm |
1,000 |
1,000 |
|
Rozmiar uchwytu |
mm |
Ø812 [Ø 1,016] |
Ø812 [Ø 1,016] |
|
Rodzaj napędu wrzeciona |
- |
PRZEKŁADNIA |
PRZEKŁADNIA |
|
Rodzaj prowadnic |
- |
TOCZNE |
TOCZNE |
|
Max. długość przesuwów (X/Z) |
mm |
620/1,000 |
620/1,000 |
|
Szybkie przesuwy (X/Z) |
m/min |
24/24 |
24/24 |
|
Obroty wrzeciona |
obr/min |
800 [630] |
800 [630] |
|
Moc wrzeciona |
kW | 55 | 55 |
| Moment obrotowy | Nm | 6,490 | 6,490 |
|
Ilość narzędzi |
szt. |
8 [12] |
12 |
|
Waga |
kg |
22,000 |
22,000 |
|
Wysokość |
mm |
3,776 |
3,776 |
|
Zapotrzebowanie powierzchni |
mm |
2,922×4,325 |
2,922×4,325 |
|
Sterowanie |
- |
FANUC 32i-B [HYUNDAI WIA FANUC i Series - Smart Plus] |
FANUC 32i-B [HYUNDAI WIA FANUC i Series - Smart Plus] |
