LV8500R/L | LV8500RM/LM

Kategoria: Tokarki pionowe

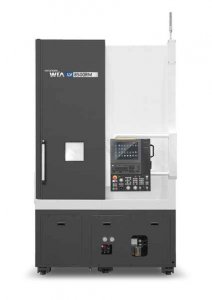

LV8500RM
  • Dostępne w konfiguracjach „prawej” i „lewej” w celu zminimalizowania skoku między osiami wrzeciona w celu ułatwienia obsługi i dodania automatyzacji
  • Stabilna konstrukcja wrzeciona o doskonałej zdolności obróbki przy dużych obciążeniach
  • 2-stopniowy system mocowania ciśnieniowego (opcja)
  • Głowica BMT
  • Zaprojektowane z myślą o optymalnym usuwaniu wiórów



Klasyfikacja

Jednostka

LV8500R/L

LV8500RM/LM

Max. średnica toczenia

mm

Ø850

Ø850

Max. długość toczenia

mm

800

800

Rozmiar uchwytu

mm

Ø457 | [Ø533] | [Ø610]

Ø457 | [Ø533] | [Ø610]

Rodzaj napędu stołu

-

PRZEKŁADNIA

PRZEKŁADNIA

Rodzaj prowadnic

-

TOCZNE

TOCZNE

Max. długość przesuwów (X/Z)

mm

465/800

465/800

Szybkie przesuwy (X/Z)

m/min

20/20

20/20

Obroty wrzeciona

obr/min

2,000 | [1,940] | [1,760]

2,000 | [1,940] | [1,760]

Moc wrzeciona

kW 37 [45] | [37] [45] | 37 [45] 37 [45] | [37] [45] | 37 [45]
Moment obrotowy  Nm 1,660 [3,185] | [1,660] [3,185] | [1,660] [3,494] 1,660 [3,185] | [1,660] [3,185] | [1,660] [3,494]

Ilość narzędzi

szt.

12

12

Waga

kg

9,500

9,500

Wysokość

mm

3,845

3,845

Zapotrzebowanie powierzchni

mm

2,000×3,540

2,000×3,540

Sterowanie

-

HYUNDAI WIA FANUC i Series - Smart Plus

HYUNDAI WIA FANUC i Series - Smart Plus
