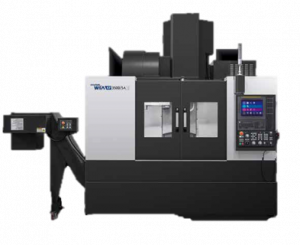

ABOUT USKF3500/5A
Kategoria: Frezarki 5-osiowe

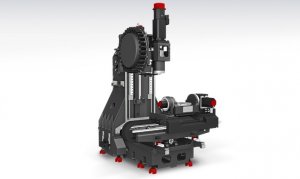

- Metoda napędu krzywkowego koła zębatego o wysokiej sztywności w osi A/C
- Zdecydowanie lepsza wydajność i wytrzymałość dostarczania mocy w porównaniu z przekładniami innych firm
- Szybki posuwów osi A 30 obr./min i osi C 40 obr./min
- Wrzeciono o wysokiej prędkości 12 000 obr./min (opcja 15 000/20 000 obr./min)
- Szybki czas wymiany narzędzia (C-C) 3,4 s
- Szybkie prowadnice toczne we wszystkich osiach
- Wygodny załadunek detali przez górną pokrywę otwartej obudowy maszyny
- Kompaktowa konstrukcja odpowiednia do instalacji w ograniczonej przestrzeni (6,5>㎡)
- Zastosowanie najnowszego sterownika FANUC 0i PLUS
|
Klasyfikacja |
Jednostka |
KF 3500/5A |
|
Wymiary stołu |
mm |
Ø350 |
|
Max przestrzeń robocza |
mm |
Ø400x355 |
|
Max obciążenie stołu |
kg |
250 |
|
Przejazdy(X/Y/Z) |
mm |
650/655/500 |
|
Szybkie przejazdy (X/Y/Z/A/C) |
m/min |
36/36/30/30/40 |
|
Rodzaj napędu wrzeciona |
- |
Built-in |
|
Stożek wrzeciona |
- |
BBT40 |
|
Obroty wrzeciona |
obr/min |
12 000 [15 000] [20 000] |
|
Moc wrzeciona |
kW |
18.5 [18.5] [22] |
|
Moment obrotowy |
Nm |
118 [118] [98] |
|
Ilość narzędzi |
szt. |
30 [40,60] |
|
Waga |
kg |
8 000 |
|
Wysokość |
mm |
3 020 |
|
Zapotrzebowanie powierzchni |
mm |
2 845 x 2 274 |
|
Sterowanie |
- |
Fanuc 0i PLUS |
