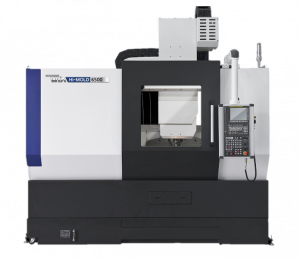

Hi-MOLD Series

Kategoria: Frezarki pionowe
hi-mold6500
Hi-Mold6500
  • Bardzo dokładne wrzeciona główne z precyzyjnymi łożyskami skośnymi.

  • Zastosowane łożyska toczne na każdej osi zwiększają szybkość posuwu.

  • Ultraszybkie (40 000 obr./min) wrzeciono zapewnia najwyższą jakość obróbki form

  • Pakiet Hyundai WIA zapewnia optymalne wspomaganie obróbki form

  • Najnowsze sterowanie SIEMENS 828D



Klasyfikacja

Jednostka

Hi-MOLD 450

Hi-MOLD 560

Hi-MOLD 6500

Wymiary stołu

mm

850×500

1,250×600

1,200×650

Max obciążenie stołu

kg

300

800

1,000

Przejazdy(X/Y/Z)

mm

600/450/450

1000/560/450

1,100/650/550

Szybkie przejazdy (X/Y/Z)

m/min

50/50/50

50/50/50

40/40/40

Rodzaj napędu wrzeciona

-

BUILT-IN

BUILT-IN

BUILT-IN

Stożek wrzeciona

-

HSK-A63 : 24,000 [HSK-E40 : 40,000]

HSK-A63 : 24,000 [HSK-E40 : 40,000]

BBT40

Obroty wrzeciona

obr/min

24,000 [40,000]

24,000 [40,000]

20,000 [24,000]

Moc wrzeciona

kW

33 [26]

33 [26]

22 [22]

Moment obrotowy

Nm

96 [16.8]

96 [16.8]

98 [53]

Ilość narzędzi

szt.

24

24

30

Waga

kg

8,500

10,000

11,000

Wysokość

mm

3,100

3,100

3,619

Zapotrzebowanie powierzchni

mm

2,480×2,960

3015×3,130

3,165×2,652

Sterowanie

-

HYUNDAI-iTROL

HYUNDAI-iTROL

FANUC 31i-B
