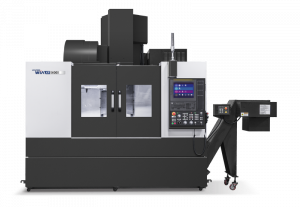

ABOUT USKF5600 II
-
Precyzyjna obróbka dzięki lepszej jakości wrzeciona
-
Szybkie prowadnice wałeczkowe toczne we wszystkich osiach
-
Zróżnicowany wybór silników wrzecion oraz kolumn by idealnie dopasować parametry maszyny
-
Większa wygoda użytkownika dzięki zastosowaniu najnowszego sterownika FANUC PLUS
|
Klasyfikacja |
Jednostka |
KF5600 II (8k) |
KF5600 II (8k-OPC) |
KF5600 II (10k-OPC2) |
KF5600 II (12-OPC3) |
KF5600 II (15k-OPC4) |
KF5600 II (20k-OPC5) |
|
Wymiary stołu |
mm |
1250×560 |
1250×560 |
1250×560 |
1250×560 |
1250×560 |
1250×560 |
|
Max obciążenie stołu |
kg |
1,000 |
1,000 |
1,000 |
1,000 |
1,000 |
1,000 |
|
Przejazdy(X/Y/Z) |
mm |
1100/560/520 |
1100/560/520 |
1100/560/520 |
1100/560/520 |
1100/560/520 |
1100/560/520 |
|
Szybkie przejazdy (X/Y/Z) |
m/min |
36/36/30 |
36/36/30 |
36/36/30 |
36/36/30 |
36/36/30 |
36/36/30 |
|
Rodzaj napędu wrzeciona |
- |
DIRECT |
DIRECT |
DIRECT |
DIRECT |
DIRECT |
DIRECT |
|
Stożek wrzeciona |
- |
BBT40 |
BBT40 |
BBT40 |
HSK-A63 |
HSK-A63 |
HSK-A63 |
|
Obroty wrzeciona |
obr/min |
8,000 |
8,000 |
10,000 |
12,000 |
15,000 |
20,000 |
|
Moc wrzeciona |
kW |
18.5 |
15 |
18.5 |
18.5 |
18.5 |
22 |
|
Moment obrotowy |
Nm |
118 |
286 |
118 |
118 |
118 |
98 |
|
Ilość narzędzi |
szt. |
30[40] |
30[40] |
30[40] |
30[40] |
30[40] |
30[40] |
|
Waga |
kg |
6,500 |
6,500 |
6,500 |
6,500 |
6,500 |
6,500 |
|
Wysokość |
mm |
3,022 |
3,022 |
3,022 |
3,022 |
3,022 |
3,022 |
|
Zapotrzebowanie powierzchni |
mm |
2,830×2,178 |
2,830×2,178 |
2,830×2,178 |
2,830×2,178 |
2,830×2,178 |
2,830×2,178 |
|
Sterowanie |
- |
FANUC i Series - Smart Plus [HYUNDAI-iTROL] [HEIDENHAIN] [FANUC 31i-B] |
FANUC i Series - Smart Plus [HYUNDAI-iTROL] [HEIDENHAIN] [FANUC 31i-B] |
FANUC i Series - Smart Plus [HYUNDAI-iTROL] [HEIDENHAIN] [FANUC 31i-B] |
FANUC i Series - Smart Plus [HYUNDAI-iTROL] [HEIDENHAIN] [FANUC 31i-B] |
FANUC i Series - Smart Plus [HYUNDAI-iTROL] [HEIDENHAIN] [FANUC 31i-B] |
[FANUC 31i-B] |
