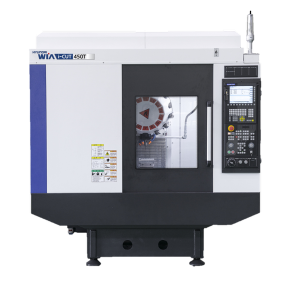

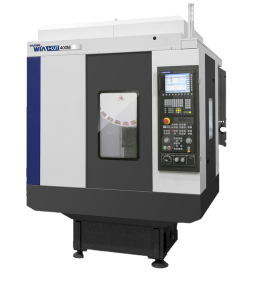

ABOUT USI-CUT 4000 | I-CUT 4500
-

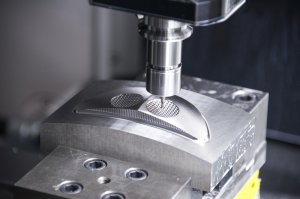

Realizacja obróbki o wysokiej precyzji poprzez poprawę jakości wrzecion
-
Wysokoobrotowe wrzeciona (24,000 obr/min)
-
Znaczna poprawa trwałości prowadnic tocznych dzięki podwójnemu uszczelnieniu
-
Najlepszy w swojej klasie czas wymiany narzędzia (C-C : 1.8 s)
-
Szybkie przejazdy wszystkich osi osiągające 56m/min
-
Spłukiwanie łoża oraz system spłukiwania „prysznicowego” w standardzie
|
Klasyfikacja |
Jednostka |
I-CUT 4000 |
I-CUT 4500 |
|
Wymiary stołu |
mm |
650×400 |
800×450 |
|
Max obciążenie stołu |
kg |
300 |
300 |
|
Przejazdy(X/Y/Z) |
mm |
550/400/300 |
700/450/300 |
|
Szybkie przejazdy (X/Y/Z) |
m/min |
56/56/56 |
56/56/56 |
|
Rodzaj napędu wrzeciona |
- |
Bezpośredni |
Bezpośredni |
|
Stożek wrzeciona |
- |
BBT30 |
BBT30 |
|
Obroty wrzeciona |
obr/min |
12,000 [15,000] [24,000] [12,000] [15,000] [24,000] |
12,000 [15,000] [24,000] [12,000] [15,000] [24,000] |
|
Moc wrzeciona |
kW |
13 [18] [3.7] [14.1] [14.1] [22.6] |
13 [18] [3.7] [14.1] [14.1] [22.6] |
|
Moment obrotowy |
Nm |
82.7 [57.3] [11.8] [45] [45] [24] |
82.7 [57.3] [11.8] [45] [45] [24] |
|
Ilość narzędzi |
szt. |
21 [Twin Arm : 20, 24] |
21 [Twin Arm : 20, 24] |
|
Waga |
kg |
2,300 |
3,500 |
|
Wysokość |
mm |
2,414 |
2,534 |
|
Zapotrzebowanie powierzchni |
mm |
1,640×2,027 |
1,900×2,142 |
|
Sterowanie |
- |
FANUC 0i Smart PLUS [SIEMENS 828D] |
FANUC 0i Smart PLUS [SIEMENS 828D] |
