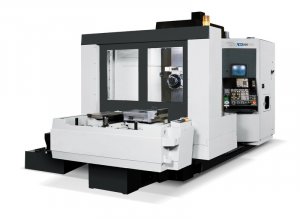

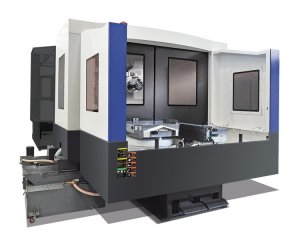

ABOUT USKH50G-63G-Series
-
Wrzeciono główne z dwustopniową przekładnią do ciężkiej obróbki
-
System zmiany palet typu „Shuttle”
-
Prowadnice ślizgowe na wszystkich osiach zapewniające wyjątkową sztywność
-
Oś Y z prowadnicami ślizgowymi z 8 powierzchniami styku dla ciężkiej obróbki
-
Specjalnie zaprojektowana kolumna, która minimalizuje odkształcenia termiczne
-
Pojemność magazynu narzędzi do 120 narzędzi (opcjonalnie)
|
Jednostka |
KH50G |
KH63G |
|
Wymiary stołu |
mm |
500×500 (Ø900×H780) |
630×630 (Ø1,120×H875) |
|
Max obciążenie stołu |
kg |
2-800 |
2-1,000 |
|
Przejazdy(X/Y/Z) |
mm |
760/705/650 |
950/825/760 |
|
Szybkie przejazdy (X/Y/Z) |
m/min |
20/20/20 |
20/20/20 |
|
Rodzaj napędu wrzeciona |
- |
2 Step GEAR |
2 Step GEAR |
|
Stożek wrzeciona |
- |
BT50 [BBT50] [CAT50] [BCV50] |
BT50 [BBT50] [CAT50] [BCV50] |
|
Obroty wrzeciona |
obr/min |
4,500 [4,500] [8,000] [8,000] [4,500] [8,000] |
4,500 [4,500] [8,000] [8,000] [4,500] [8,000] |
|
Moc wrzeciona |
kW |
18.5 [22] [18.5] [22] [18] [18] |
22 [26] [22] [26] [22.2] [22.2] |
|
Moment obrotowy |
Nm |
901 [1,071] [657] [781][1150] [837.1] |
1,071 [1,267] [781] [922][1,390.3] [1,011] |
|
Ilość narzędzi |
szt. |
40 [60, 90, 120] |
40 [60, 90, 120] |
|
Waga |
kg |
12,000 |
14,000 |
|
Wysokość |
mm |
3,076 |
3,106 |
|
Zapotrzebowanie powierzchni |
mm |
3,530×4,815 |
3,530×5,320 |
|
Sterowanie |
- |
FANUC 31i-B [SIEMENS 828D] |
FANUC 31i-B [SIEMENS 828D] |
