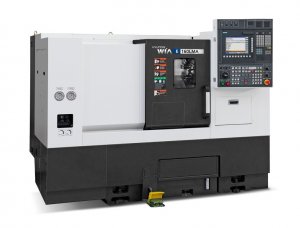

E160

Kategoria: Tokarki poziome
e160lma
e160a core
e160a cutting

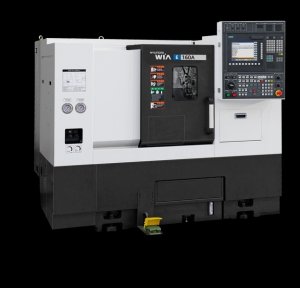

e160a

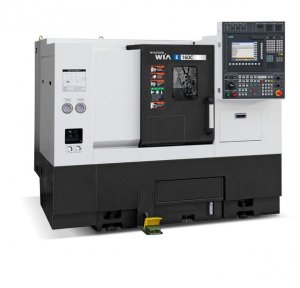

e160c

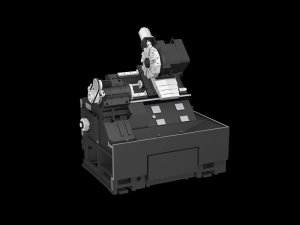

  • Jednoczęściowy, sztywny odlew loża nachylony pod kątem 45 °
  • Konstrukcja maszyny zaprojektowana w celu maksymalizacji wydajności
  • Najlepsza w swojej klasie prędkość szybkiego posuwu: 30m/min

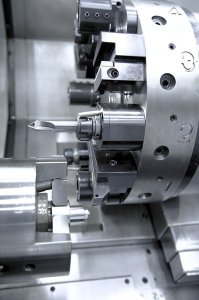

  • Najbardziej niezawodna, szybka głowica narzędziowa serwo: 0.1 s.
  • Kompaktowa konstrukcja, możliwość instalacji na ograniczonej przestrzeni.
  • Ergonomiczna konstrukcja umożliwia wygodny dostęp do uchwytu i narzędzi



Klasyfikacja

Jednostka

E160

E160C

Max. średnica toczenia

mm

Ø280

Ø280

Max. długość pręta

mm

Ø45

Ø51

Max. długość toczenia

mm

300

280

Rozmiar uchwytu

mm

Ø169

Ø 210

Rodzaj napędu wrzeciona

-

PASEK

PASEK

Rodzaj prowadnic

-

TOCZNE

TOCZNE

Max. długość przesuwów (X/Z)

mm

165/330

165/330

Szybkie przesuwy (X/Z)

m/min

30/30

30/30

Obroty wrzeciona

obr/min

6,000 [6,000]

4,000 [4,000] [4,000]

Moc wrzeciona

kW 11 [10.8] 11 [15] [10.8]
Moment obrotowy  Nm 70 [75.6] 126 [171.8] [136]

Ilość narzędzi

szt.

12

10

Waga

kg

2,400

2,500

Wysokość

mm

1,602

1,602

Zapotrzebowanie powierzchni

mm

1,940×1,660

1,940×1,660

Sterowanie

-

HYUNDAI WIA FANUC i Series [HYUNDAI-iTROL]]

HYUNDAI WIA FANUC i Series [HYUNDAI-iTROL]

Catalogue E160 Series.pdf
