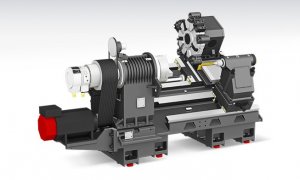

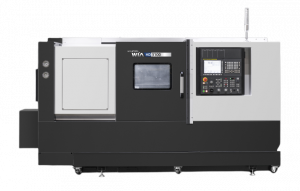

HD3100A | HD3100MA | HD3100 | HD3100L | HD3100M | HD3100LM

Kategoria: Tokarki poziome
HD3100 ma
hd3100 a
  • Prowadnice ślizgowe dla zwiększenia sztywności i niezawodności przy ciężkiej obróbce
  • Stabilizowana konstrukcja jednostki w celu zminimalizowania przemieszczeń termicznych
  • Wygodna dla użytkownika budowa maszyny zapewniająca wysoką ergonomie
  • Doskonała prędkość szybkiego posuwu: 30m/min (oś Z)
  • Wysoka sztywność i szybki magazyn narzędzi
  • Pełny odlew łoża (nachylenie pod kątem 30°)

Klasyfikacja

Jednostka

HD3100A

HD3100MA

HD3100

HD3100L

HD3100M

HD3100LM

Max. średnica toczenia

mm

Ø500

Ø420

Ø500

Ø500

Ø420

Ø420

Max. długość pręta

mm

Ø81

Ø81

Ø102

Ø102

Ø102

Ø102

Max. długość toczenia

mm

780

740

780

1,300

740

1,260

Rozmiar uchwytu

mm

Ø254

Ø254

Ø304

Ø304

Ø304

Ø304

Rodzaj napędu wrzeciona

-

PASEK

PASEK

PASEK [PRZEKŁADNIA]

PASEK [PRZEKŁADNIA]

PASEK

PASEK

Rodzaj prowadnic

-

ŚLIZGOWE

ŚLIZGOWE

ŚLIZGOWE

ŚLIZGOWE

ŚLIZGOWE

ŚLIZGOWE

Max. długość przesuwów (X/Z)

mm

265/830

265/830

265/830

265/1,350

265/830

265/1,350

Szybkie przesuwy (X/Z)

m/min

24/30

24/30

24/30

24/30

24/30

24/30

Obroty wrzeciona

obr/min

3,500 [2,800]

3,500

2,800 [2,800]

2,800 [2,800]

2,800

2,800

Moc wrzeciona

kW 26 26 26 [35] 26 [35] 26 26
Moment obrotowy  Nm 734 734 1,123 [1,613] 1,123 [1,613] 1,123 1,123

Ilość narzędzi

szt.

10 [12]

12

10 [12]

10 [12]

12

12

Waga

kg

5,950

6,000

6,000

7,200

6,050

7,250

Wysokość

mm

1,850

1,8500

1,850

1,850

1,850

1,850

Zapotrzebowanie powierzchni

mm

3,885×1,800

3,885×1,800 3,885×1,800 4,405×1,978 3,885×1,800 4,405×1,978

Sterowanie

-

HYUNDAI WIA FANUC i Series - SMART PLUS

HYUNDAI WIA FANUC i Series - SMART PLUS

HYUNDAI WIA FANUC i Series - SMART PLUS

HYUNDAI WIA FANUC i Series - SMART PLUS

HYUNDAI WIA FANUC i Series - SMART PLUS

HYUNDAI WIA FANUC i Series - SMART PLUS
