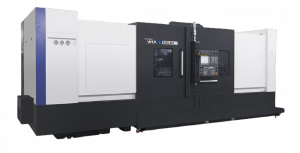

L5100LY

Kategoria: Tokarki poziome
L500LMA
  • Zapewnia doskonałą sztywność dzięki zastosowaniu osi Y typu klinowego
  • Przystosowana do ciężkiej obróbki dzięki zastosowaniu wrzeciona głównego z dwustopniową przekładnią (maks. moment obrotowy 2990 Nm)
  • Prowadnice ślizgowe na każdej osi
  • Maks. długość toczenia 2070 mm- konstrukcja długiego łoża
  • Wysokowydajna duży magazyn na oprawki BMT75

Klasyfikacja

Jednostka

L5100LY

Max. średnica toczenia

mm

Ø610

Max. długość pręta

mm

Ø165

Max. długość toczenia

mm

2,070

Rozmiar uchwytu

mm

Ø 533

Rodzaj napędu wrzeciona

-

PASEK + PRZEKŁADNIA

Rodzaj prowadnic

-

ŚLIZGOWE

Max. długość przesuwów (X/Z)

mm

360/150/2,120

Szybkie przesuwy (X/Z)

m/min

20/12/18

Obroty wrzeciona

obr/min

1,500

Moc wrzeciona

kW 45
Moment obrotowy  Nm 2,990

Ilość narzędzi

szt.

12

Waga

kg

14,500

Wysokość

mm

2,515

Zapotrzebowanie powierzchni

mm

6,096×2,950

Sterowanie

-

HYUNDAI WIA FANUC i Series - Smart Plus [FANUC 32i-B]
