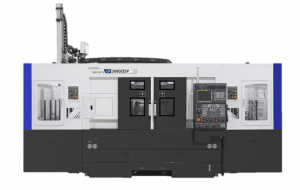

ABOUT USLF2600 II | LF2600Quick II | LF2600M II | LF2600MQuick II
- Zwiększona sztywność dzięki poprawie struktury osi Z
- Wybór między prowadnicą toczną a prowadnicą ślizgową
- Zminimalizowane odkształcenia termiczne
- Dostosowane pod systemy automatyzacji
- Przyjemne środowisko pracy dzięki poprawie zdolności usuwania wiórów
- Większa wygoda dzięki zastosowaniu najnowszego kontrolera Fanuc
|
Klasyfikacja |
Jednostka |
LF2600 II |
LF2600Quick II |
LF2600M II |
LF2600MQuick II |
|
Max. średnica toczenia |
mm |
Ø360 |
Ø360 |
Ø360 |
Ø360 |
|
Max. średnica pręta |
mm |
Ø65 |
Ø65 |
Ø65 |
Ø65 |
|
Max. długość toczenia |
mm |
200 |
200 |
200 |
200 |
|
Rozmiar uchwytu |
mm |
Ø210 [Ø254] | Ø210 [Ø254] |
Ø210 [Ø254] | Ø210 [Ø254] |
Ø210 [Ø254] | Ø210 [Ø254] |
Ø210 | Ø210 |
|
Rodzaj napędu wrzeciona |
- |
PASEK |
PASEK |
PASEK |
PASEK |
|
Rodzaj prowadnic |
- |
ŚLIZGOWE |
TOCZNE |
ŚLIZGOWE |
TOCZNE |
|
Max. długość przesuwów (X/Z) |
mm |
190/200 |
190/200 |
190/200 |
190/200 |
|
Szybkie przesuwy (X/Z) |
m/min |
24/24 |
24/36 |
24/24 |
24/36 |
|
Obroty wrzeciona |
obr/min |
4,000 / 3,500 |
4,000 / 3,500 |
4,000 / 3,500 |
4,000 / 3,500 |
|
Moc wrzeciona |
kW | 15 | 15 | 15 | 15 |
| Moment obrotowy | Nm | 254.5 | 127 | 127 | 127 |
|
Ilość narzędzi |
szt. |
8 [10] |
8 [10] |
10 |
10 |
|
Waga |
kg |
2,626 |
2,626 |
2,626 |
2,626 |
|
Wysokość |
mm |
6,500 |
6,500 |
6,500 |
6,500 |
|
Zapotrzebowanie powierzchni |
mm |
2,360×3,073 |
2,360×3,073 |
2,360×3,073 |
2,360×3,073 |
|
Sterowanie |
- |
HYUNDAI WIA FANUC i Series - Smart Plus |
HYUNDAI WIA FANUC i Series - Smart Plus |
HYUNDAI WIA FANUC i Series - Smart Plus |
HYUNDAI WIA FANUC i Series - Smart Plus |
